起源の場所:
広東省、中国
ブランド名:
Hilink
証明:
CE FCC Rohs
モデル番号:
HL-CWDM-MUX

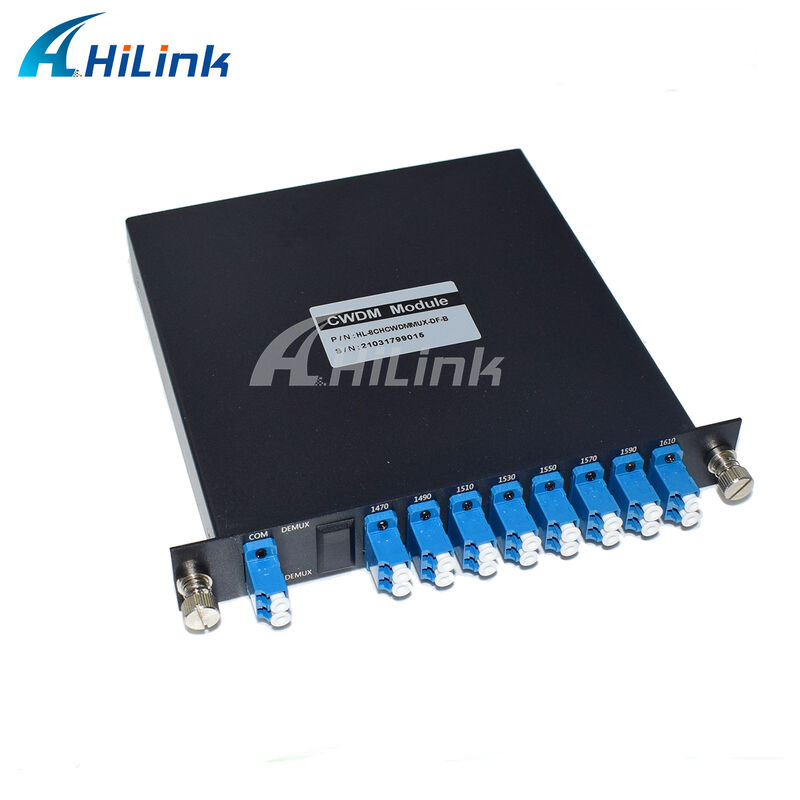

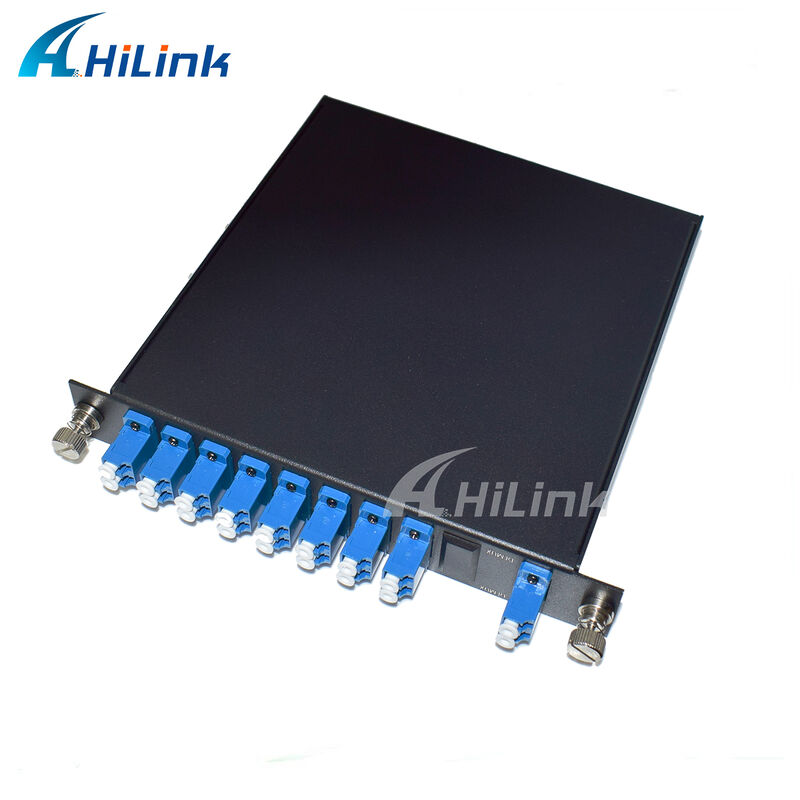

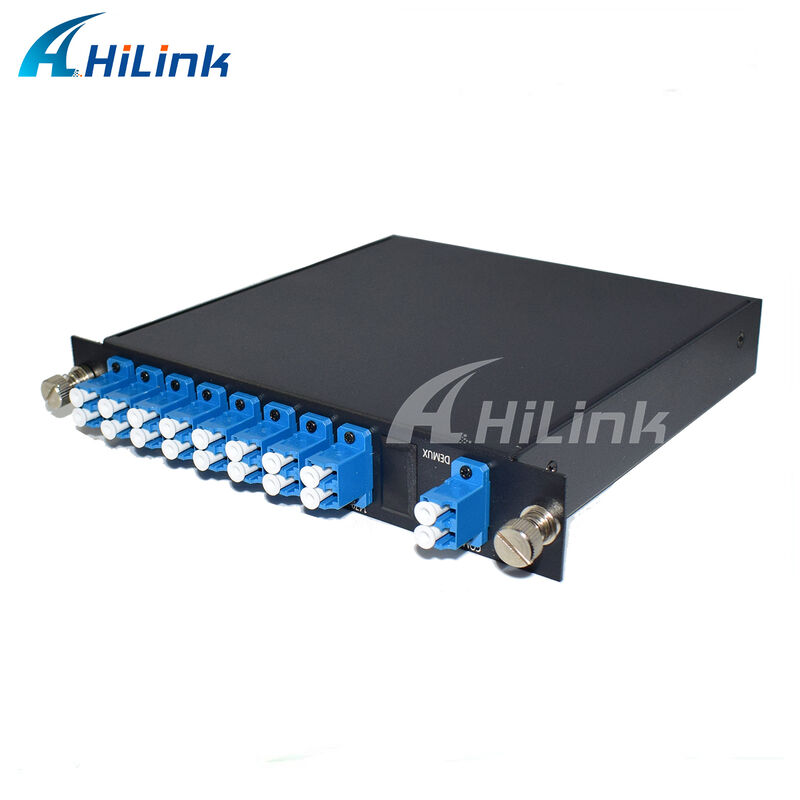

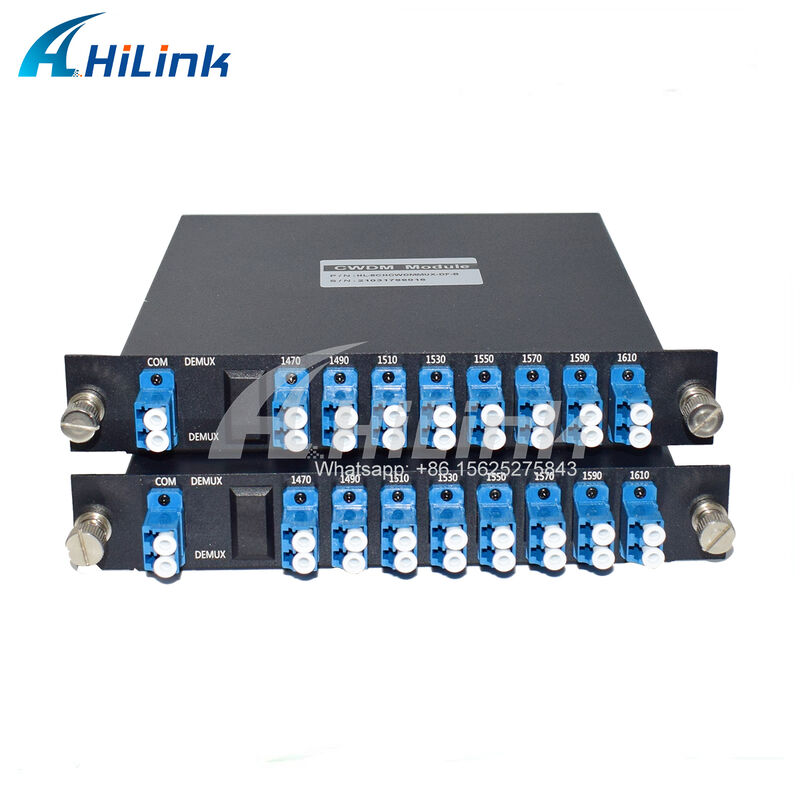

8 CWDMチャネル 1470-1610nm Mux Demux モニターと拡張ポート デュアルファイバーLC/UPC
| パラメータ | マックス | デムックス |
|---|---|---|
| 動作波長範囲 | 1260〜1620 nm | |
| CWDMチャンネル範囲 | 1460〜1620 nm | |
| CWDMチャネルの中央波長 (λc) | 1471, 1491, 1511, 1531, 1551, 1571, 1591 & 1611 nm | |
| 1310 バンド波長範囲 | 1260〜1360 nm | |
| CWDMチャネル間隔 | 20nm | |
| CWDMチャンネルパスバンド | ≥ λc ± 6.5 nm | |
| CWDMチャネル挿入損失 | ≤ 3.2 dB | |
| 1310 バンド挿入損失 | ≤ 0.8 dB | |
| CWDM パスバンド リップル | ≤0.3 dB | |
| CWDM 隣接チャネル隔離 | ≥ 15 dB | ≥35 dB |
| CWDM 非隣接チャネル隔離 | ≥ 15 dB | ≥ 45 dB |
| 1310 バンド隔離 | ≥ 45 dB | |
| 規制について | ≥50 dB | |
| 返済損失 | ≥ 45 dB | |
| PDL | ≤0.15 | |
| 最大電源 | 300mW | |
| 動作温度 | -5°C ~ +65°C | |
| 貯蔵温度 | -40°C ~ +85°C | |
| パッケージの寸法 | 100 mm × 90 mm × 7 mm | |
| HL構成 | チャンネル数 | 第1チャンネル | 繊維の種類 | 繊維の長さ | 入/出接続器 |
|---|---|---|---|---|---|
| HL-Hilink M=Mux D=Demux O=OADM | 04=4チャンネル 08=8チャンネル 16=16チャンネル 18=18チャンネル N=Nチャンネル...... | 27=1270nm 47=1470nm 49=1490nm...... 61=1610nm SS=特別 | 1=裸繊維 2=900um ゆるい管 3=2mmケーブル 4=3mmケーブル | 1=1m 2=2m S=指定する | 0= FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LP=LC/UPC...... |
