起源の場所:
広東省、中国
ブランド名:
HILINK
証明:
CE FCC Rohs
モデル番号:
HL-400G - OSFP-LR

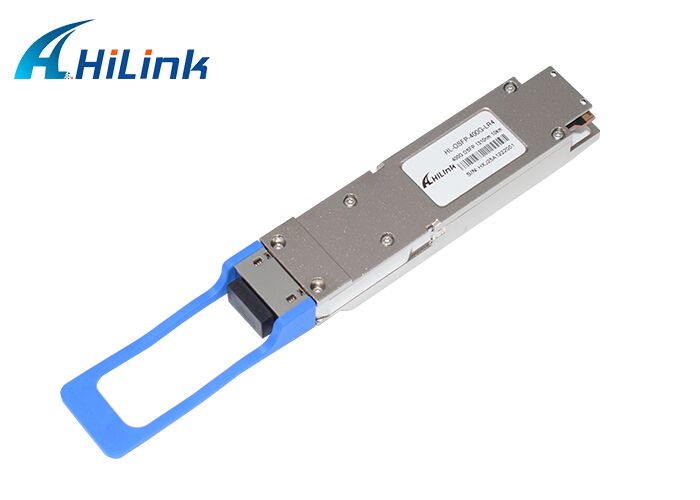

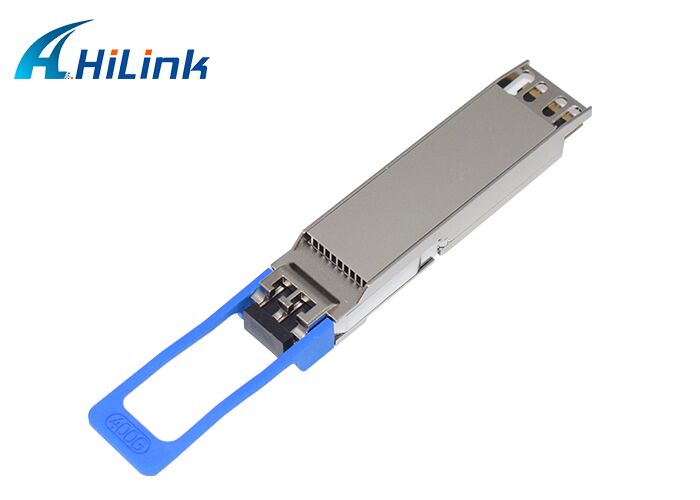

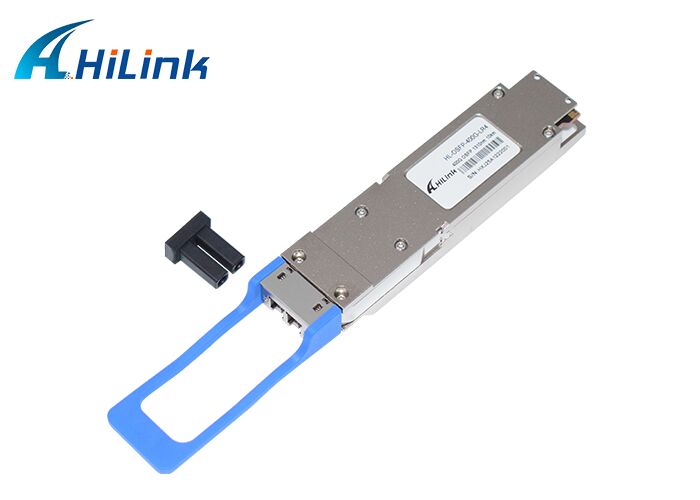

OSFPトランシーバーモジュールは、10kmシングルモードファイバー over 400ギガビットイーサネットリンクでの使用のために設計されています。このモジュールは、チャンネルあたり最大53.125Gbpsで動作する8つの独立した電気入出力チャンネルを備えています。
モジュールに統合されたGearBoxは、53.125Gbps (PAM4) 電気入力データの8チャンネルを、それぞれ106.25Gbps (PAM4) 動作が可能な4チャンネルのパラレル光信号に変換し、合計データレート400Gb/sを実現します。4つの送信機/受信機ユニットは、1300nm付近のITU G.694.2 CWDMグリッドで動作します。
モジュールの送信パスには、4チャンネルモジュレータドライバ、4つの外部変調レーザー、および1つの光マルチプレクサと統合された双方向PAM4リタイマーASICが組み込まれています。受信パスには、光デマルチプレクサが4つのフォトダイオードに結合されており、4チャンネルTIAアレイが内蔵されたPAM4リタイマーが付属しています。
モジュールの電気インターフェースは、IEEE 802.3bsで定義されている400GAUI-8インターフェースに準拠しており、OSFP MSAにも準拠しています。
| QSFP | 中心波長 (nm) | ケーブルタイプ | コアサイズ (ミクロン) | モード帯域幅 (MHz*km)*3 | ケーブル距離*1 | 消費電力 (W) | プルタブの色 |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 50.0 50.0 | 2000 (OM3) 4700 (OM4) | 70m 100m | 3.5 | ベージュ |
| QSFP-100G-LR4-S | 1295, 1300, 1304, 1309 | SMF | G.652 | - | 10km | 3.5 | ブルー |
| QSFP-100G-CWDM4-S | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | グリーン |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500m | 3.5 | オレンジ |
| QSFP-100G-SM-SR | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | グリーン |
問い合わせを直接私たちに送ってください.
