起源の場所:
広東省、中国
ブランド名:
HILINK
証明:
CE FCC Rohs
モデル番号:
HL-10G-SFP-BXD-60KM
一般的な
についてHL-SFP10G-UD-60シリーズシングルモードトランシーバーは,小さなフォームファクタープラグインモジュールです. IEEE 802.3ae で定義された 10GBASE-LR/LW のようなデュプレックス光学データ通信用. SFP+ 20ピンコネクタで,ホットプラグの機能を可能にします.
についてHL-SFP10G-UD-60モジュールはシングルモードファイバーのために設計され,名目線で動作する. 1270nm の波長CBP-32192-L6C について単調光ファイバー用に設計され, 1330nm の名値波長で動作します. 送信機セクションは複数の量子井戸を使用します. DFBは,国際安全基準IEC-60825に従ってクラス1レーザー対応です.
受信部にはインゲラス検出器前増幅器 (IDP) が組み込まれています. ヘッダーと制限するポストアンプIC.
特徴
シンプレックスLCコネクタ 双方向 SFP+ オプティカルトランシーバー
SFF-8431,SFF-8432およびIEEE802.3ae に適合する
9/125um SMFで最大60km
2つの種類:
A:1270nm DFBレーザー送信機 1330nm受信機
B:1330nm DFBレーザー送信機,1270nm受信機
デジタル診断 SFF-8472 に準拠する
操作室温 0°C ~ +70°C
RoHS6対応 (鉛のない)
適用する
10GBASE-LR 10.3125Gbpsで
10GBASE-LW 9.953Gbpsで
他の光学リンク
BIDI (WDM) SFPトランシーバー
| 10G SFP BiDi | SFP+ BiDi 1270 20km | SFP+ BiDi 20km Tx1270nm/Rx1330nm LC |
| SFP+ BiDi 1330 20km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 40km | SFP+ BiDi 40km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 40km | SFP+ BiDi 20km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1270 60km | SFP+ BiDi 60km Tx1270nm/Rx1330nm LC | |
| SFP+ BiDi 1330 60km | SFP+ BiDi 60km Tx1330nm/Rx1270nm LC | |
| SFP+ BiDi 1490 80km | SFP+ BiDi 80km Tx1490nm/Rx1550nm LC | |
| SFP+ BiDi 1550 80km | SFP+ BiDi 80km Tx1550nm/Rx1490nm LC |

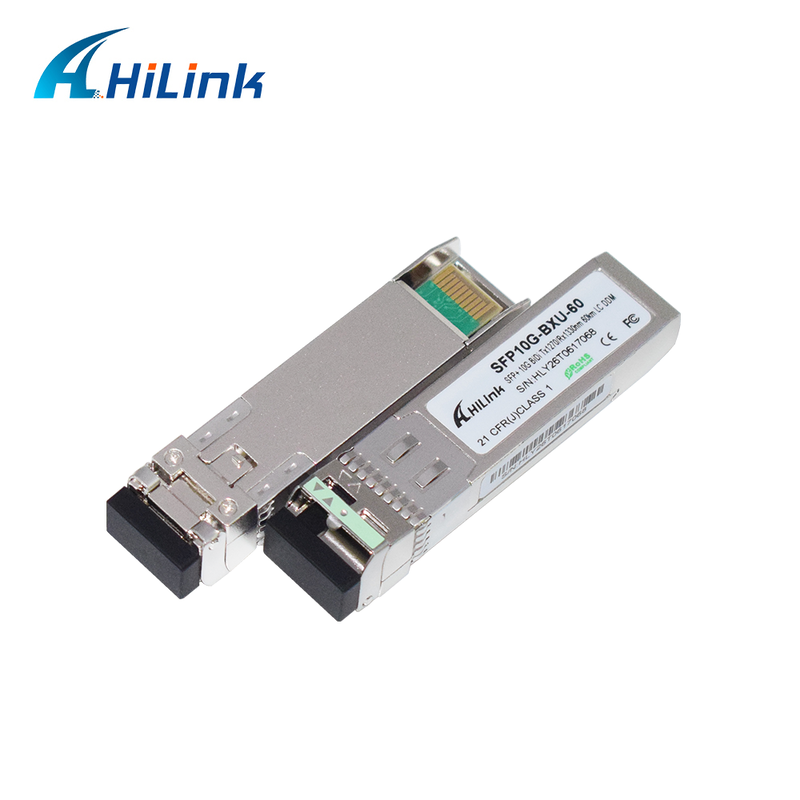

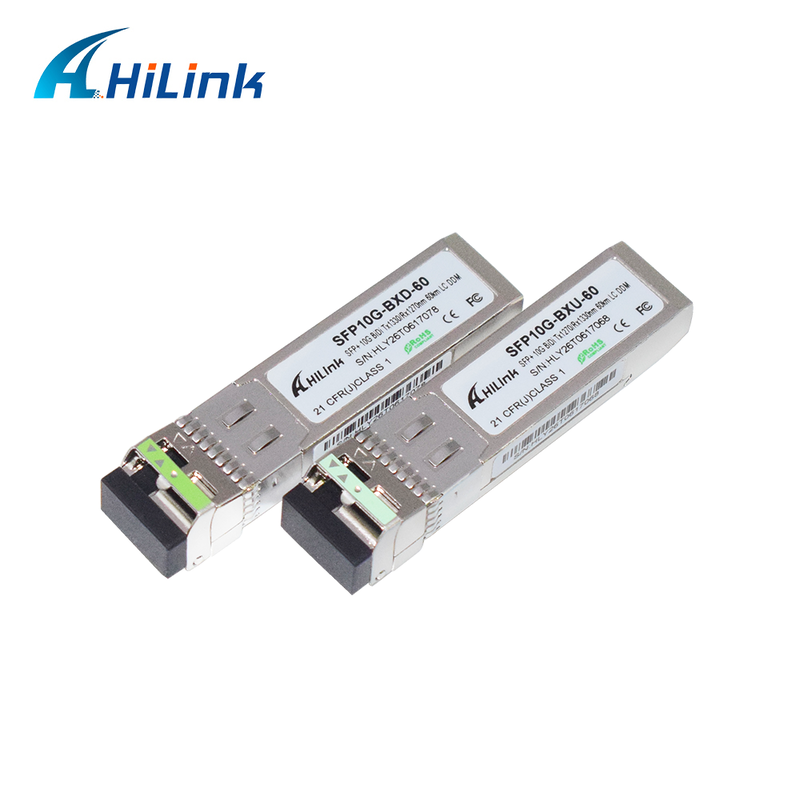

製品画像
オー化学的特徴(TOP (C)= 0 から 70°CTOP (I)=-40歳に80°CVCC= 3.13 から 3.47 V)
|
パラメータ |
シンボル |
ミン |
典型的な |
マックス |
ユニット |
裁判官 |
|
送信機 |
||||||
|
オプティカル波長 |
λC について |
1260 |
1270 |
1280 |
nm |
|
|
サイドモード 抑制比 |
SMSR |
30 |
|
|
dB |
|
|
スペクトル幅 (−20dB) |
Δλ |
|
|
1 |
nm |
|
|
平均出力 |
Pオプ |
+ 1 |
|
+5 |
dBm |
1,2 |
|
絶滅率 |
緊急事態 |
3.5 |
|
|
dB |
|
|
目隠し |
|
IEEE 802 に準拠する3 |
||||
|
受信機 |
||||||
|
平均受信機電源 |
RSENS |
|
|
-21 |
dBm |
2,3 |
|
受信機の過負荷 |
Pマックス |
|
|
+0だった5 |
dBm |
|
|
中央波長 |
λC |
1320 |
|
1340 |
nm |
|
|
ローズ・デ・アセット |
ロスD |
|
|
-22 |
dBm |
|
|
ローズ・アースート |
ロスA について |
-35 |
|
|
dBm |
|
|
LOS ヒステレシス |
|
0.5 |
|
|
dB |
|
|
パラメータ |
シンボル |
ミン |
典型的な |
マックス |
ユニット |
裁判官 |
|
送信機 |
||||||
|
オプティカル波長 |
λC について |
1320 |
1330 |
1340 |
nm |
|
|
サイドモード 抑制比 |
SMSR |
30 |
|
|
dB |
|
|
スペクトル幅 (−20dB) |
Δλ |
|
|
1 |
nm |
|
|
平均出力 |
Pオプ |
+ 1 |
|
+5 |
dBm |
1,2 |
|
絶滅率 |
緊急事態 |
3.5 |
|
|
dB |
|
|
目隠し |
|
IEEE 802 に準拠する3 |
||||
|
受信機 |
||||||
|
平均受信機電源 |
RSENS |
|
|
-21 |
dBm |
2,3 |
|
受信機の過負荷 |
Pマックス |
|
|
+0だった5 |
dBm |
|
|
中央波長 |
λC |
1260 |
|
1270 |
nm |
|
|
ローズ・デ・アセット |
ロスD |
|
|
-22 |
dBm |
|
|
ローズ・アースート |
ロスA について |
-35 |
|
|
dBm |
|
|
LOS ヒステレシス |
|
0.5 |
|
|
dB |
|
注記:
19/125umのSMFに接続しています
2. 平均受信電源 (Min) は,信号強さの主要指標ではなく,情報的なものである.この値以下の受信電力は適合できない.
3PRBS2 で測定31 - 1試験パターン @10.3125Gbps, BER 〜10-12
パッケージの寸法
互換性
シスコ,ハワイ,マイクロティック,H3C,HP,エクストリーム,ファンドリー,ブロケード,Dリンク,アルカテル,エンターサイズ,ネットギア,ジュニパー,ルイジー,ジクセルなど
