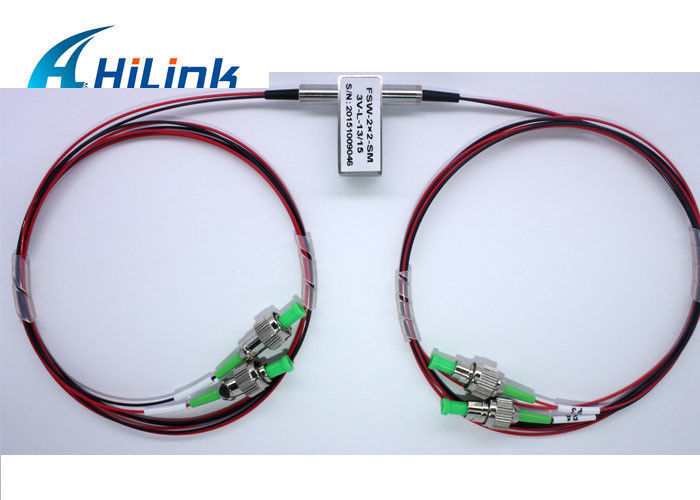

SC APC機械掛け金を降ろす繊維のバイパス スイッチ、多重モード2X2オプティカル スイッチ

SC APC機械掛け金を降ろす繊維のバイパス スイッチ、多重モード2X2オプティカル スイッチ

    • SC APC Mechanical Latching Fiber Bypass Switch , Multimode 2X2 Optical Switch
    • SC APC Mechanical Latching Fiber Bypass Switch , Multimode 2X2 Optical Switch
  • SC APC Mechanical Latching Fiber Bypass Switch , Multimode 2X2 Optical Switch

    商品の詳細:

    起源の場所: 中国
    ブランド名: Hilink
    証明: CE, ROHS, FCC
    モデル番号: FSW- 2x2b-MMF

    お支払配送条件:

    最小注文数量: 1 pc
    価格: Negotiable
    パッケージの詳細: ポリ袋
    受渡し時間: 1-3日
    支払条件: トン/ Tは、ウェスタンユニオン
    今すぐお問い合わせ
    詳細製品概要
    波長: 850nm 挿入損失: Typ:0.5最高:1.2 dB
    リターンロスします。: MM≥30 dB 十字の話: MM≥35 dB
    中型: 多重モード コネクタ: APC FC

    SC APC機械掛け金を降ろす繊維のバイパス スイッチ、多重モード2X2オプティカル スイッチ



    Hilink 2x2の多重モードのバイパス機械繊維光学スイッチ(2X2B MMのオプティカル スイッチ)は繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。

    2x2B MMのバイパス機械繊維光学スイッチ(2X2B MMのオプティカル スイッチ)サポート850nmのそれはのすべての波長超高度の信頼性、低い挿入損失、速い切り替え速度、また二方向の性能を提供します。オプティカル スイッチは光学ネットワークのために広く利用されています、保護、送信機および受信機の保護、ネットワークの試験制度および器械使用。



    特徴

    • 安定性が高く、高い信頼性
    • 光学道でエポキシなし
    • 掛け金を降ろすことおよび非掛け金を降ろすこと
    指定


    変数   HL-FSW-2×2BXX
    波長範囲 nm 850±40/1300±40 1260~1650
    作動のavelength nm 850/1300 1310/1490/1550/1625/1650
    挿入損失 dB Typ:0.8最高:1.2 Typ:0.6最高:0.8
    リターン・ロス dB MM≥30 SM≥50
    混線 dB MM≥35 SM≥55
    PDL dB ≤0.05
    WDL dB ≤0.25
    TDL dB ≤0.25
    反復性 dB ≤±0.02
    電源 v 3.0か5.0
    寿命 ≥107
    時間を転換して下さい ≤8
    伝達力 MW ≤500
    実用温度 -20~+70
    保管温度 -40~+85
    重量 g 16
    次元 mm (L) 27.0× (W) 12.0× (H) 8.2カスタム化は利用できます。



    2つの×2B MMの光学ルート

    2* 2Fのオプティカル スイッチのマイクロ オプティカル スイッチ



    ピン

    変数 ピン 電気ドライブ 状態センサー
    2×2B 光学道 1 5 6 10 2-3 3-4 7-8 8-9
    非掛け金を降ろすこと P1-P3 -- -- -- -- 終わり 開いた 開いた 終わり
    P1-P4、P2-P3 V+ -- -- GND 開いた 終わり 終わり 開いた
    掛け金を降ろすこと P1-P3 -- -- GND V+ 終わり 開いた 開いた 終わり
    P1-P4 P2-P3 V+ GND -- -- 開いた 終わり 終わり 開いた






    発注情報:



    2×2B繊維のオプティカル スイッチ-発注情報:- SW-2×2F-A-B-C-D-E-F-G
    A
    B
    C
    D
    E
    F
    G
    繊維のタイプ
    作動
    電圧
    タイプを転換して下さい
    波長をテストして下さい
    管のタイプ
    繊維の長さ
    (コネクターを含んで下さい)
    コネクター
    SM:SM、9/125
    M5:MM、50/125
    M6:MM、62.5/125
    X:他
    3:3V
    5:5V
    L:掛け金を降ろすこと
    N:非掛け金を降ろすこと
    850:850nm
    1310:1310nm
    1550:1550nm
    1310/1550:
    1310/1550nm
    X:他
    25:250um
    90:900um
    X:他
    05:0.5m±5cm
    10:1.0m±5cm
    15:1.5m±5cm
    X:他
    OO:どれも
    FP:FC/PC
    FA:FC/APC
    SP:SC/PC
    SA:SC/APC
    STP:ST/PC
    LP:LC/PC
    LA:LC/APC
    X:他


    SC APC機械掛け金を降ろす繊維のバイパス スイッチ、多重モード2X2オプティカル スイッチ
