起源の場所:
広東,中国
ブランド名:
HILINK
証明:
CE FCC Rohs
モデル番号:
GLCの- SX用のMM

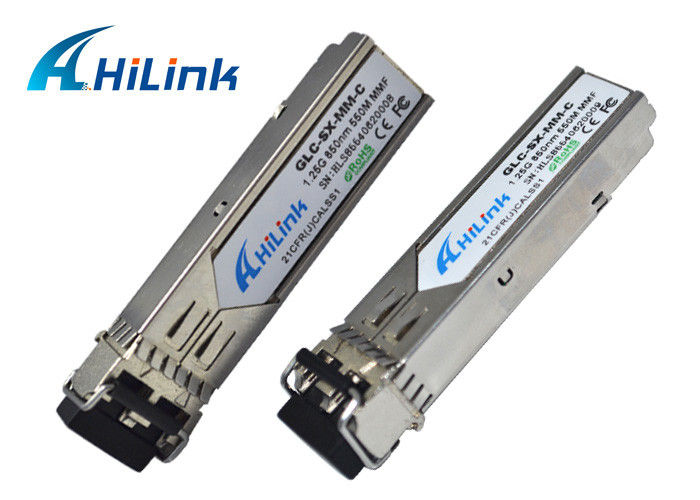

Ciscoの業界標準の小さい形態要因プラグイン可能な（SFP）ギガビットのインターフェイス・コンバータはギガビットのイーサネット ポートかスロットに差し込むネットワークと港をつなぐホットスワップ対応入出力装置です。1000BASE-SX SFPは標準IEEE 802.3z 1000BASE-SXと互換性があり、550のmまでそして62.5マイクロメートルのFDDI等級のマルチモード・ファイバで220 m.まで50マイクロメートルのマルチモード・ファイバ リンクを作動させます。
| 概要 | |
| 装置タイプ | トランシーバー モジュール |
| 形式要素 | 差込式モジュール |
| 幅 | 1.3 cm |
| 深さ | 5.7 cm |
| 高さ | 0.9 cm |
| ネットワーキング | |
| 結合性の技術 | ワイヤーで縛られる |
| ケーブル タイプ | イーサネット100Base-BX |
| データリンク・プロトコル | 速いイーサネット |
| 迎合的な標準 | IEEE 802.3、IEEE 802.3ah |
| 最低の実用温度 | 0の°C |
| 最高使用可能温度 | 70 °C |
| I. Pin Descriptions | ||||
| Pin | 記号 | 名前/記述 | 参考. | |
| 1 | VeeT | ひかれる送信機（ひかれる受信機と共通） | 1 | |
| 2 | TXの欠陥 | 送信機の欠陥。 | ||
| 3 | TXのディスエイブル | 送信機のディスエイブル。出力される最高で不具になるレーザーはまたは開きます。 | 2 | |
| 4 | MOD_DEF （2） | 連続IDのためのモジュール定義2.データ ライン。 | 3 | |
| 5 | MOD_DEF （1） | 連続IDのためのモジュール定義1.時計ライン。 | 3 | |
| 6 | MOD_DEF （0） | モジュール定義0。モジュールの内で基づかせている。 | 3 | |
| 7 | 選り抜き率 | 必要な関係無し | ||
| 8 | LOS | 信号の徴候の損失。論理0は正常運営を示します。 | 4 | |
| 9 | 変えて下さい | ひかれる受信機（ひかれる送信機と共通） | 1 | |
| 10 | 変えて下さい | ひかれる受信機（ひかれる送信機と共通） | 1 | |
| 11 | 変えて下さい | ひかれる受信機（ひかれる送信機と共通） | 1 | |
| 12 | RD- | 受信機によって逆にされるデータ。つながれるAC | ||
| 13 | RD+ | 受信機によって非逆にされるデータ。つながれるAC | ||
| 14 | 変えて下さい | ひかれる受信機（ひかれる送信機と共通） | 1 | |
| 15 | VccR | 受信機の電源 | ||
| 16 | VccT | 送信機の電源 | ||
| 17 | VeeT | ひかれる送信機（ひかれる受信機と共通） | 1 | |
| 18 | TD+ | 送信機によって非逆にされるデータ。つながれるAC。 | ||
| 19 | TD- | 送信機によって逆にされるデータ。つながれるAC。 | ||
| 20 | VeeT | ひかれる送信機（ひかれる受信機と共通） | 1 | |
注:
MOD_DEFの（低い0の）引きラインはモジュールを示すためにプラグを差し込まれます。
LOSはLVTTLの出力です。2.0Vと3.6V間の電圧に乗るために4.7k –ホストの10kohmsと抜かれるべきです。論理0は正常運営を示します;論理1は信号の損失を示します。
機械Spec
