商品の詳細:
|
|
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | HILINK |
| 証明: | CE FCC Rohs |
| モデル番号: | HL-QSFP28-SWDM4 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1PC |
| 価格: | Negotiable |
| パッケージの詳細: | 包装に水ぶくれが生じなさい |
| 受渡し時間: | 3-5仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン、paypal MoneyGram |
| 供給の能力: | 1日あたりの100pcs |
|
詳細情報 |
|||
| 製品名: | 100G QSFP28 SWDM4モジュール | パッケージ: | QSFP28 |
|---|---|---|---|
| データ転送速度: | 100Gb/s | 波長: | 850-940nm |
| チャネル: | 4チャンネル | 間隔: | 70M OM3、100M OM4,150M OM5 |
| 送信機: | VcselベースのSWDM | コネクター: | 二重LC |
| ハイライト: | MMF LCの複式アパートの光学トランシーバー,QSFP28 SWDM4の光学トランシーバー モジュール,150Mの範囲の光学トランシーバー モジュール |
||
製品の説明

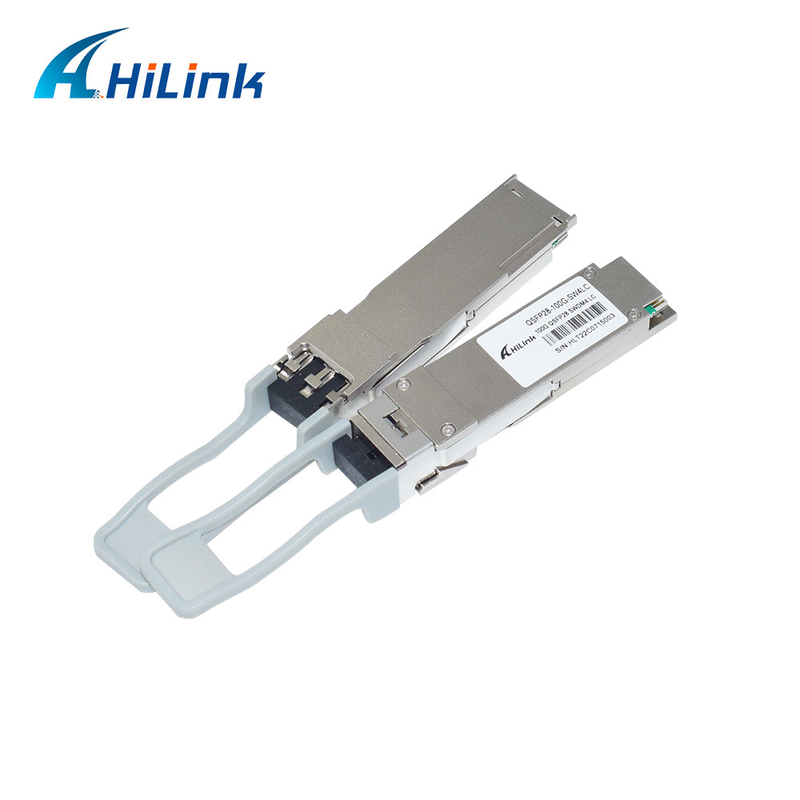

100G QSFP28 SWDM4 850-940nm 150Mは最高MMF LCの複式アパートの光学トランシーバーに達する
Hilink 100G QSFP28 SWDM4のトランシーバー モジュールは複式アパートのマルチモード・ファイバ上の100Gイーサネット リンクの使用のために設計されている。
イーサネット信号を運ぶ850-940nm地域の4つのチャネル/車線@ 25.78Gbps。
デジタル診断機能はQSFP28 MSAによって指定されるようにI2Cインターフェイスによって利用できる。
特徴
•QSFP28 MSAと迎合的
•SWDM MSAと迎合的
•IEEE802.3bm CAUI-4と迎合的
•ホットプラグ対応QSFP28形式要素
•4x25Gb/s 850mmのVCSELベースの送信機
•サポート103.1Gbps総計のビット・レート
•電力損失<3>
•OM5マルチモード・ファイバの150mの最高のリンク長さ
•0°Cへの70°Cの場合の温度較差
•複式アパートLCの容器
•CAUI-4電気インターフェイス
•迎合的なRoHS
指定
| 項目いいえ。 | HL-QSFP28-SWDM4 | 売り手の名前 | Hilink |
| フォーム形式 | QSFP28 | 最高のデータ転送速度 | 100Gbps |
| 波長 | 850-940nm | 最高ケーブルの間隔 | 150M |
| インターフェイス | LCの二重 | 光学部品 | VCSEL |
| ケーブル タイプ | MMF | DOMサポート | はい |
| 商業温度較差 | 70°C （32に158°F）への0 | HTS調和させていたコード | 8517706000 |
| 送信機変数 | 車線 | 分 | 典型的 | 最高 | 単位 | ノート |
| シグナリング率、各車線 | 25.78125±100ppm | Gb/s | ||||
|
車線の波長範囲 |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| 調節フォーマット | NRZ | |||||
| 何れかの2つの車線間の進水力の相違 | 4.5 | dBm | ||||
| RMSの分光幅 | 0.59 | nm | 1 | |||
| 光学調節広さ（OMA）、各車線 | -5.5 | 3 | dBm | 2 | ||
| 国家を離れた車線@ TXごとの平均進水力 | -30 | dBm | ||||
|
TDEC引くOMAの進水力 |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
送信機および分散の目の閉鎖 |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
dB |
3 |
||
| 絶滅の比率 | 2 | dB | ||||
| 光学リターン・ロスの許容 | 12 | dB | ||||
| 囲まれた変化 |
19の≥86% um 4.5の≤30% um |
4 | ||||
|
送信機の目マスク定義{X1、X2、X3、Y1、Y2 Y3} ヒット率1.5x10-3はサンプルごとに当る |
{0.3、0.38、0.45、0.35、0.41、0.5} |
|||||
|
注: 1. RMSの分光幅はスペクトルの標準偏差である。 2. 迎合的な送信機のためのOMAの標準最も低い価値は『TDECの『TDECの』、しかし少なくとも『OMAの価値の実際の価値と各車線（分）』引くOMAの進水力、それぞれ車線（分）』である。 3. TDECは3.6の方法を使用して測定されたTDECmから計算される。TDECmはすべての車線のための12.6 GHzの帯域幅の参照の受信機を使用してIEEE 802.3節95.8.5の方法に従がって測定される。 4. IEC 61280-1-4に従ってタイプA1a.2かタイプA1a.3 50 um繊維に測定されたら。 |
||||||
| 受信機変数 | 車線 | 分 | 典型的 | 最高 | 単位 | ノート |
| シグナリング率、各車線 | 25.78125±100ppm | Gb/s | ||||
|
車線の波長範囲 |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| 調節フォーマット | NRZ | |||||
| 損傷閾値 | 4.4 | dBm | ||||
|
平均は力、各車線を受け取る |
Lane0 Lane1 Lane2 Lane3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| 受信機力、各車線（OMA） | 3 | dBm | ||||
| 受信機の反射率 | -12 | dB | ||||
|
unStressed受信機の感受性（OMA） |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0.5 | dBm | ||||
|
5E-5 （前にFEC）のBERの1.unstressed感受性 |
||||||
Hilinkの光学トランシーバーの100%の両立性:Cisco、華為技術、Ciena、H3C、HP、極端、鋳物場、ブロケード、Dリンク、Alcatel、Mikrotik、Finisar、Netgear、Nortel、杜松、Ruijie、Zyxel、等。
適用
細部の写真
Hilinkの利点
1. Hilink、2007年に確立される経験10年以上の光学ネットワーク コミュニケーションを専門の製造業者は専門にする。
2."は信用基礎、質である第1」、すべての私達のプロダクト新しい、私達決して使用しない中古の部品をではない。
3。私達の光学トランシーバーはCisco、華為技術、Ciena、H3C、HPの極端、鋳物場、ブロケード、Dlink、Alcatel、Riverstoneと互換性がある、
Enterasys、Netgear、Nortel、杜松、Ruijie、Zyxel、等。
4。私達は郵送物の日付からのすべての私達の繊維光学プロダクトに保証3年の提供する。
5。私達のQSFPすべては、QSFP28、QSFP56、QSFP-DD、CWDM/DWDM/Bidi SFP/SFP+/XFPのAOC/DACプロダクト セリウム、ROHS、FCCを渡す。
6。私達はまたDWDM CWDM WDMの光学解決を提供する。
FAQ
1. 私はサンプル順序があってもいいか。あなたのMOQは何であるか。
サンプル順序は商品の質をテストするために支えられる。1部分はMOQである。
混合されたサンプルは受諾可能である。
2. 調達期間は何であるか。
規則的な商品のための支払を受け取った後1-3日普通在庫で保っている私達;
たくさんのために、HilinkTechのあなたの販売代理人からサポートおよび細部を得る。
3. 出荷の方法は何およびどの位である期間であるか。
DHL、UPS、Federal ExpressまたはTNTはあなたの選択に従って取られる。到着は普通3-5日を取る。
4. あなたの保証は何であるか。
3年の保証。技術のサポート、取り替えまたは払い戻しを得る。
